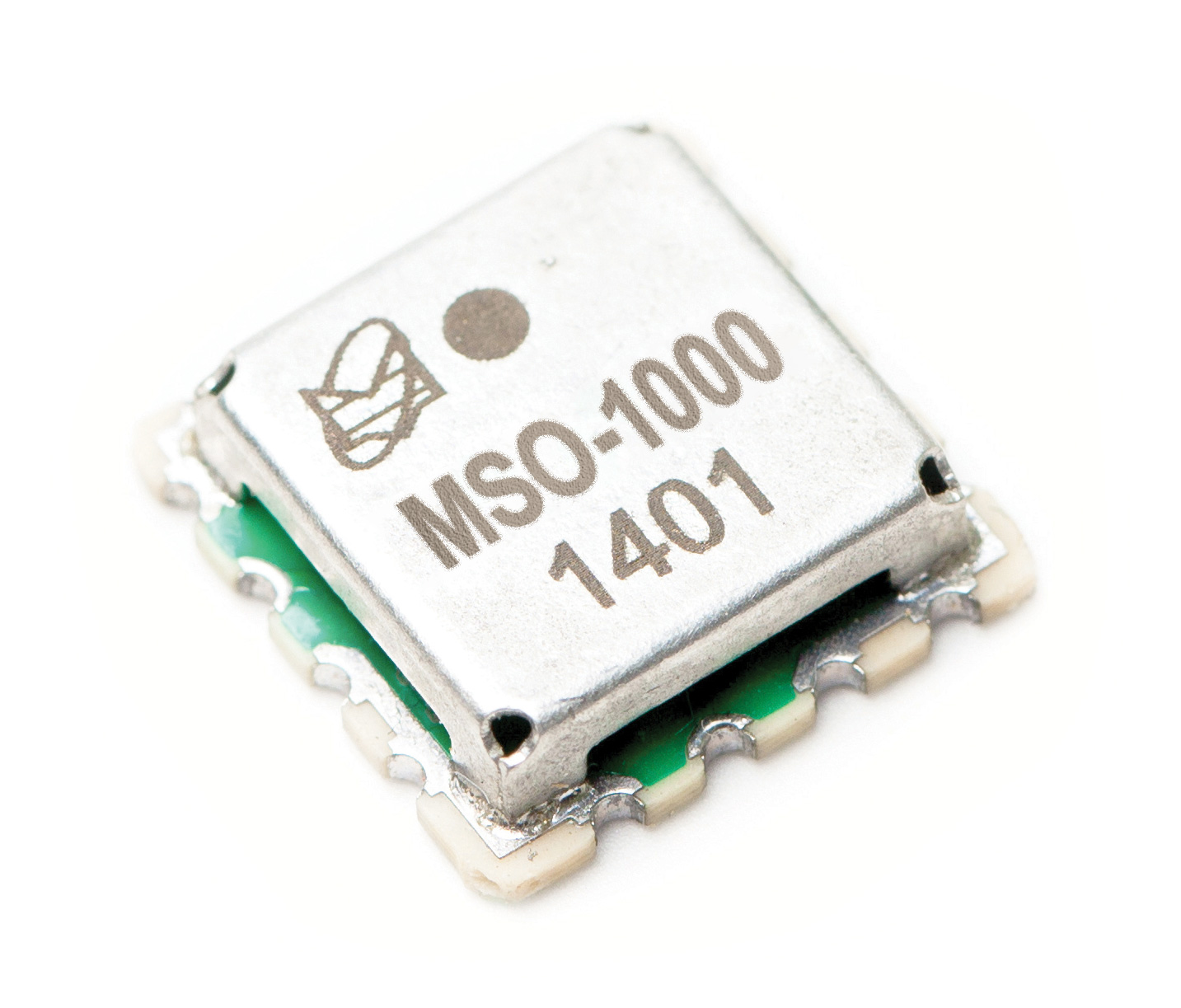

Генератор на ПАВ MSO-1000

— Малые габариты

— Высокая стабильность частоты

— Технологичность

— Повторяемость

— Экономичность

Отправить запрос
В избранное
arrow

Анализатор цепей скалярный, 0,01…4 ГГц с опцией «01P»

Генератор на ПАВ MSO-1000 имеет умеренно высокую фазовую стабильность и рабочую частоту 1000 МГц. Данный тип генераторов отлично подходит для использования в качестве промежуточного сигнала в системах формирования стабильных частот СВЧ с помощью кварцевых генераторов. Основными достоинствами генератора являются малые габариты и масса, а также низкая цена.


Фазовые шумы



Технические характеристики

 Выходная частота, ГГц      0,3…1,1
 Фазовый шум на отстройке, дБн/Гц, не более 10 кГц      −135
 Фазовый шум на отстройке, дБн/Гц, не более 100 кГц       −160
 Напряжение питания, В      3,3…5
 Напряжение управления, В      0…5
 Напряжение коррекции, В      0…5
 Мощность на нагрузке 50 Ом, дБм      >6
 Диапазон перестройки частоты, ppm, не менее      −50...+120
 Диапазон коррекции, ppm       −50...+120
 Температурная нестабильность частоты относительно 25 °C, ppm       −115
 Выходная мощность, дБм, не менее      3
 Ток потребления, мА, не более       40
 Диапазон рабочих температур, °С      −40…+85

Технические характеристики

Генератор на ПАВ MSO-1000
179 КБ 22.06.2023
