Сверхширокополосный малошумящий усилитель LNA20

Сверхширокополосные малошумящие усилители СВЧ-сигнала LNA20 используются для усиления слабых СВЧ-сигналов в диапазоне от 10 МГц до 20 ГГц*. В зависимости от входной частоты усиление составляет от 28 до 33 дБ. Малошумящие усилители с широкой полосой находят применение в телекоммуникации, радиолокации и приборостроении. Самостоятельно, или же с лабораторными устройствами, LNA20 расширяет спектр ваших возможностей в области тестирования СВЧ.

Усилитель LNA20 может применяться совместно с измерительными приборами производства компании «Микран»: генераторы сигнала, векторные анализаторы цепей и измерители коэффициента шума. В этом случае становятся доступными следующие опции:

• автоматическое включение усилителя;
• отслеживание уровня мощности приходящего на усилитель с измерительного прибора (Р4М, Р42, Г7М);

• загрузка S-параметров усилителя в ПО «Graphit» для реализации функции встраивания цепей.


Автоматический алгоритм работы запускается при подключении усилителя к ПК с запущенным на нём ПО «Graphit». В случае подключения усилителя к ПК, на котором ПО «Graphit» не запущено, усилитель работает как самостоятельное USB-устройство. Для этого необходимо установить драйвер, хранящийся на внутренней flash-памяти усилителя.

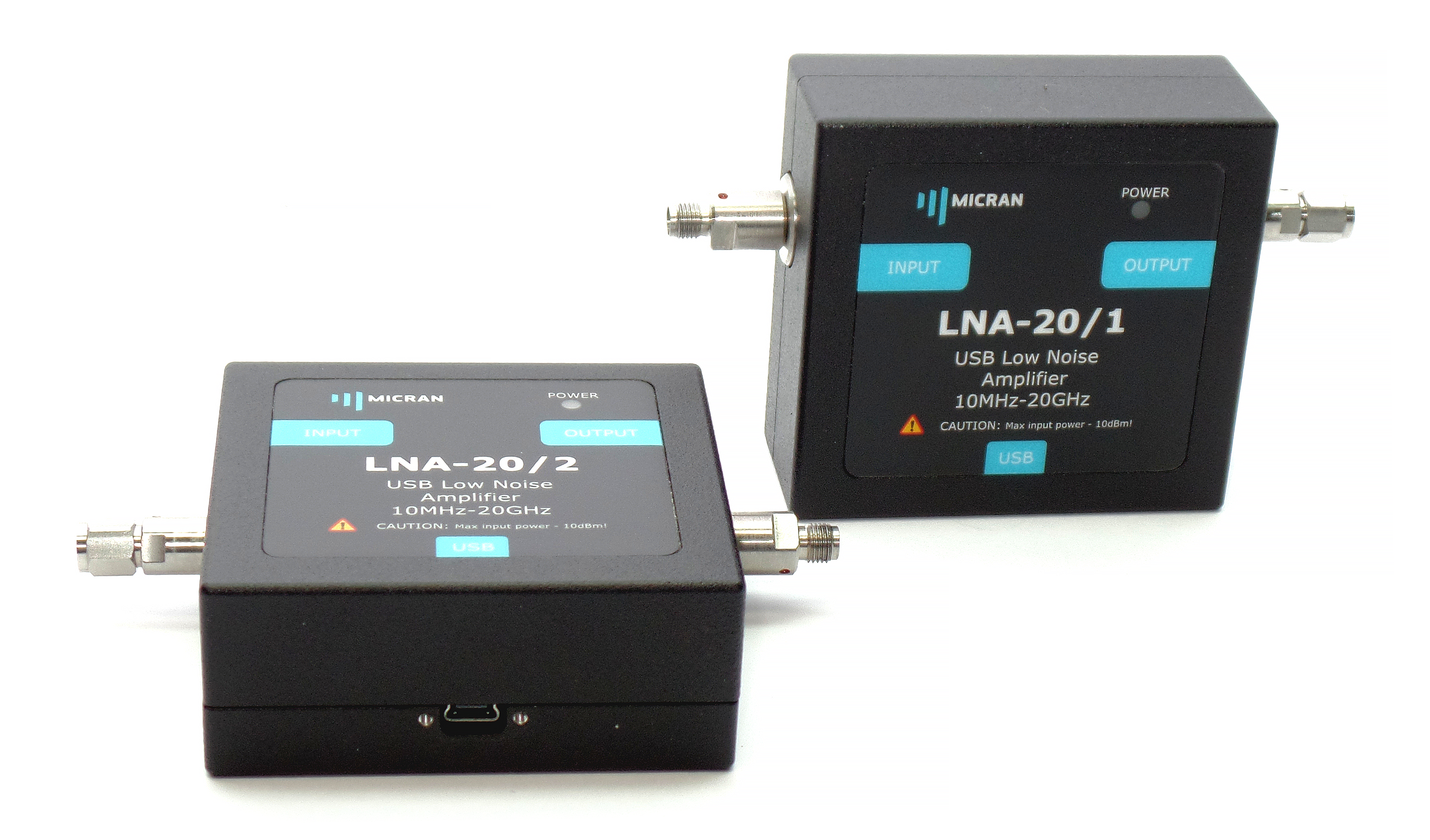

В устройстве реализована полная гальваническая развязка от шины питания USB, что позволяет производить коммутацию данного усилителя по СВЧ без необходимости отключения питания. Предлагается два варианта усилителей: с встроенной аппаратной диссипативной коррекцией АЧХ усилителя (LNA20/1) и без неё (LNA20/2). Коррекция заключается в компенсации усиления в области верхних частот: с ростом частоты происходит линейный рост коэффициента усиления – около 3...4 дБ на октаву, начиная с 10 ГГц. Данная коррекция реализована для компенсации возможных потерь в СВЧ-тракте, используемом после усилителя.
