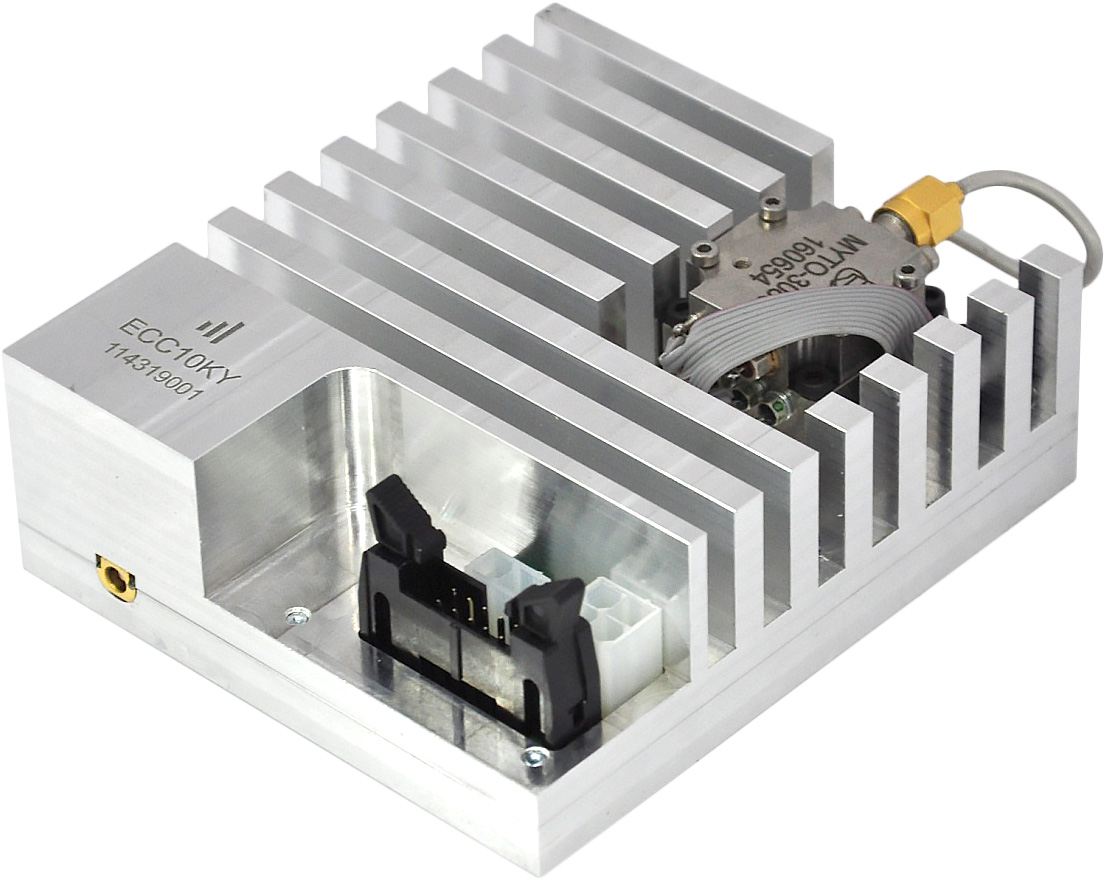

Синтезатор частот ECC10KY

Выходная частота, МГц

50 ... 10 00

Шаг перестройки частоты, мГц

5

Время переключения частоты в режиме сканирования, мкс

100+ΔF[МГц]/10

Мощность сигнала, дБм, не менее

10...18

Уровень гармоник в диапазоне частот, дБн, не более

от 0,5 до 10 ГГц

от 0,2 до 0,5 ГГц

до 0,2 ГГц

- 30

- 25

- 20

Уровень субгармонических составляющих, дБн не более

- 50

Уровень негармонических составляющих, дБн не более

- 60

Относительная погрешность установки частоты, 10^-7

5

Относительный диапазон захвата внешней опорной частоты, 10^-6

±1

Частота внешнего опорного генератора, МГц

1...100 с шагом 1

Мощность внешнего опорного генератора, дБм

0...10

Выход внутреннего опорного генератора, МГц

1, 5, 10, 25, 50

Мощность сигнала опорного генератора, дБм, не менее

-6

Сопротивление порта опорного генератора, Ом

50

Относительное изменение частоты за счет старения, 10^-7 в год после 30 дней непрерывной работы

±5

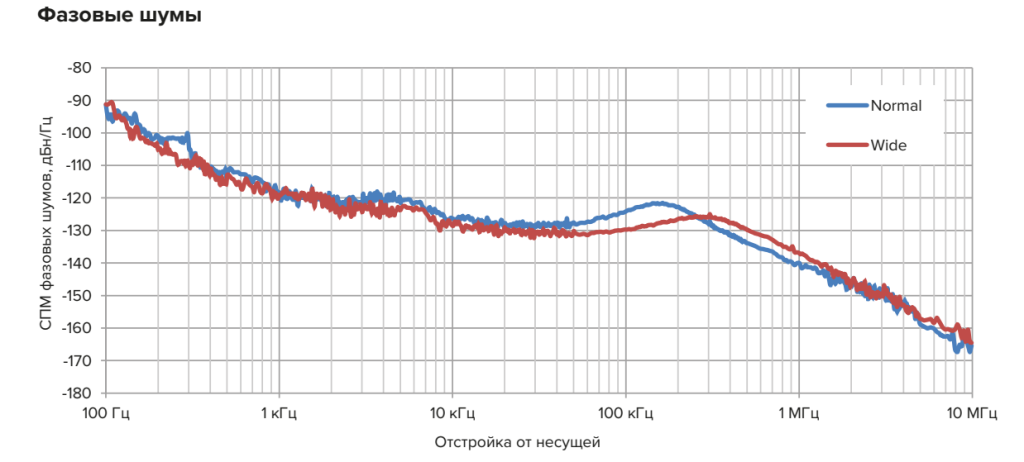

Уровень СПМ ФШ в диапазоне частот 2,9...10 ГГц, дБн/Гц на отстройке

100 Гц

1 кГц

10 кГц

100 кГц

1 МГц

- 90

- 115

- 125

- 125

- 140

Напряжения питания, В / Токи потребления, А

+15/1,5, +6/2,7, -8/0,11

Скорость передачи данных по SPI, МБит/с, не менее

10

Логические уровни цифровых сигналов "0"/"1", В

0/3,3

Система команд управления USB и SPI

SCPI

Время готовности без учета прогрева опорного генератора, с

10

Типы соединителей

Выход СВЧ

Входы/выходы управления и контроля

Вход питания

Вход/выход опорного генератора

3,5 мм, розетка

IDC10

39-29-5046

MCX, розетка

Габаритные размеры, ДхШхВ, мм

123х83х34

Масса, г, не более

550

Диапазон рабочих температур, ºС

0...40

Температура хранения, ºС

-40...80

Влажность воздуха, %, не более

90 без конденсации

Атмосферное давление, мм рт. ст.

350...1000
